Подсветка является одним из ключевых компонентов LCD-телевизора. В отличие от OLED-дисплеев, LCD-панель не может самостоятельно излучать свет, поэтому ей необходим источник света за экраном. Подсветка проходит через пиксели LCD-панели, благодаря чему изображение становится видимым на экране.

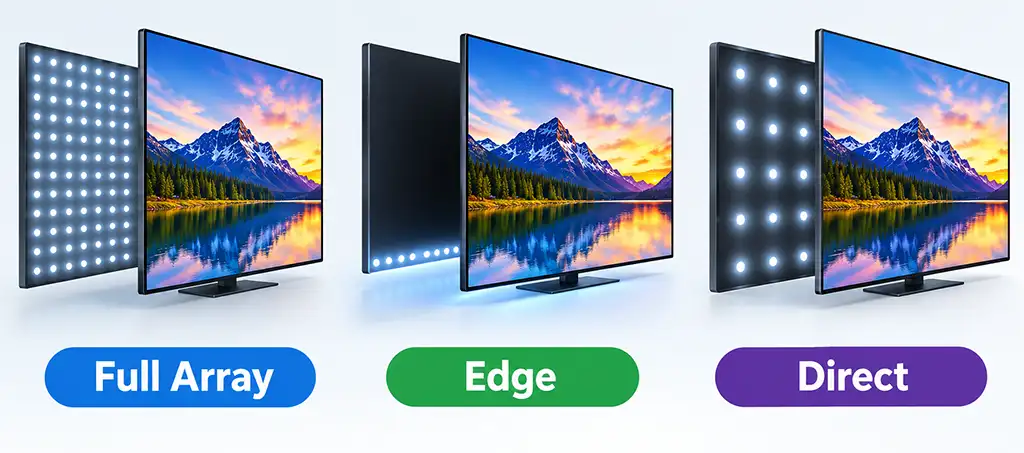

Существует два основных типа LED-подсветки: Direct LED и Edge LED. Со временем производители разработали множество вариантов и усовершенствований этих технологий, включая FALD, Mini LED, RGB LED и Micro RGB LED.
Производители телевизоров также используют собственные маркетинговые названия для различных систем подсветки, например LED Plus и NANO Full LED.
Подсветка Edge LED
В системе подсветки Edge LED светодиоды расположены по краям экрана, а не по всей площади за LCD-панелью. Обычно светодиоды размещаются вдоль нижнего края экрана. Затем свет распределяется по всей площади дисплея с помощью специальной светонаправляющей отражающей подложки, которая распространяет свет от нижней части к верхней.
Главное преимущество такой конструкции заключается в том, что она позволяет производителям создавать очень тонкие телевизоры. Поскольку светодиоды, обычно расположенные в двух светодиодных планках, устанавливаются по краю дисплея, за LCD-панелью требуется меньше места. Кроме того, экраны с Edge LED дешевле в производстве. Однако у этой технологии есть недостатки. Реализовать полноценную локальную регулировку подсветки практически невозможно, поскольку один светодиод освещает большую область экрана.
Подсветка Direct LED
В системе Direct LED светодиоды расположены непосредственно за LCD-панелью. Они распределены по всей задней поверхности экрана и направляют свет в сторону панели. Для более равномерного распределения света могут использоваться специальные линзы, а отражающий слой помогает направлять свет к экрану.
В самых простых системах Direct LED используется относительно небольшое количество светодиодов. В таких телевизорах вся подсветка может работать как единая система без отдельного управления различными областями экрана. Существуют и другие варианты Direct LED, отличающиеся расположением светодиодов и типом используемых светодиодов.
Главный недостаток заключается в том, что телевизору требуется больше места за LCD-панелью для размещения светодиодов и оптических компонентов, распределяющих свет. Поэтому телевизор с Direct LED может быть толще модели с Edge LED. Однако современные дисплеи Direct LED могут быть достаточно тонкими, поскольку технология значительно развилась.
Direct LED иногда обозначается как DLED. Важно понимать, что термин Direct LED описывает только расположение светодиодов. Он не означает, что телевизор имеет локальное затемнение или большое количество независимо управляемых зон подсветки.
Подсветка Full Array LED
Full Array LED является разновидностью Direct LED. В системе Full Array светодиоды распределены по всей задней поверхности дисплея, а не размещены только в отдельных областях.
Такое расположение позволяет более равномерно управлять подсветкой по всей площади экрана и создает основу для использования локального затемнения. При разделении светодиодов на отдельные зоны телевизор может независимо увеличивать или уменьшать яркость различных областей экрана.
Термин Full Array описывает физическое расположение светодиодов. Он не указывает, сколько светодиодов используется и сколько независимо управляемых зон затемнения имеет телевизор.
Существуют и более продвинутые варианты подсветки Full Array, включая Mini LED, RGB LED и Micro RGB LED. В них используются различные типы и схемы расположения светоизлучающих элементов для улучшения управления подсветкой и качества изображения.
Поэтому два телевизора с Full Array могут заметно отличаться по качеству изображения. В одной модели может быть относительно небольшое количество зон подсветки, а в другой — сотни и более.
Локальное затемнение и зоны подсветки

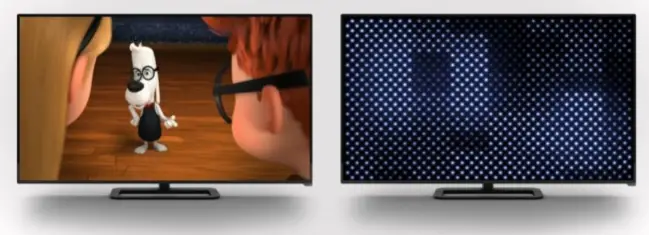

Локальное затемнение позволяет телевизору независимо управлять различными областями подсветки. Чем больше независимо управляемых зон, тем точнее телевизор может регулировать яркость в разных частях изображения.
Например, телевизоры с подсветкой Edge LED обычно имеют всего две зоны затемнения, тогда как стандартные телевизоры с Direct LED могут иметь несколько крупных зон. При использовании таких больших зон сложно точно регулировать подсветку в соответствии с изображением на экране. В результате свет может быть заметен в областях, которые должны выглядеть черными. Для LCD-телевизоров это нормальное явление.
В целом, чем больше зон и чем меньше их размер, тем точнее телевизор может управлять подсветкой. Mini LED и аналогичные технологии особенно эффективны в этом отношении, поскольку позволяют использовать очень большое количество небольших зон подсветки.
Однако одно только количество зон не определяет качество изображения. Важную роль играет и сама LCD-панель. Телевизор с большим количеством зон затемнения все равно может показывать хуже, чем качественная флагманская модель с меньшим количеством зон.
Варианты подсветки Direct LED

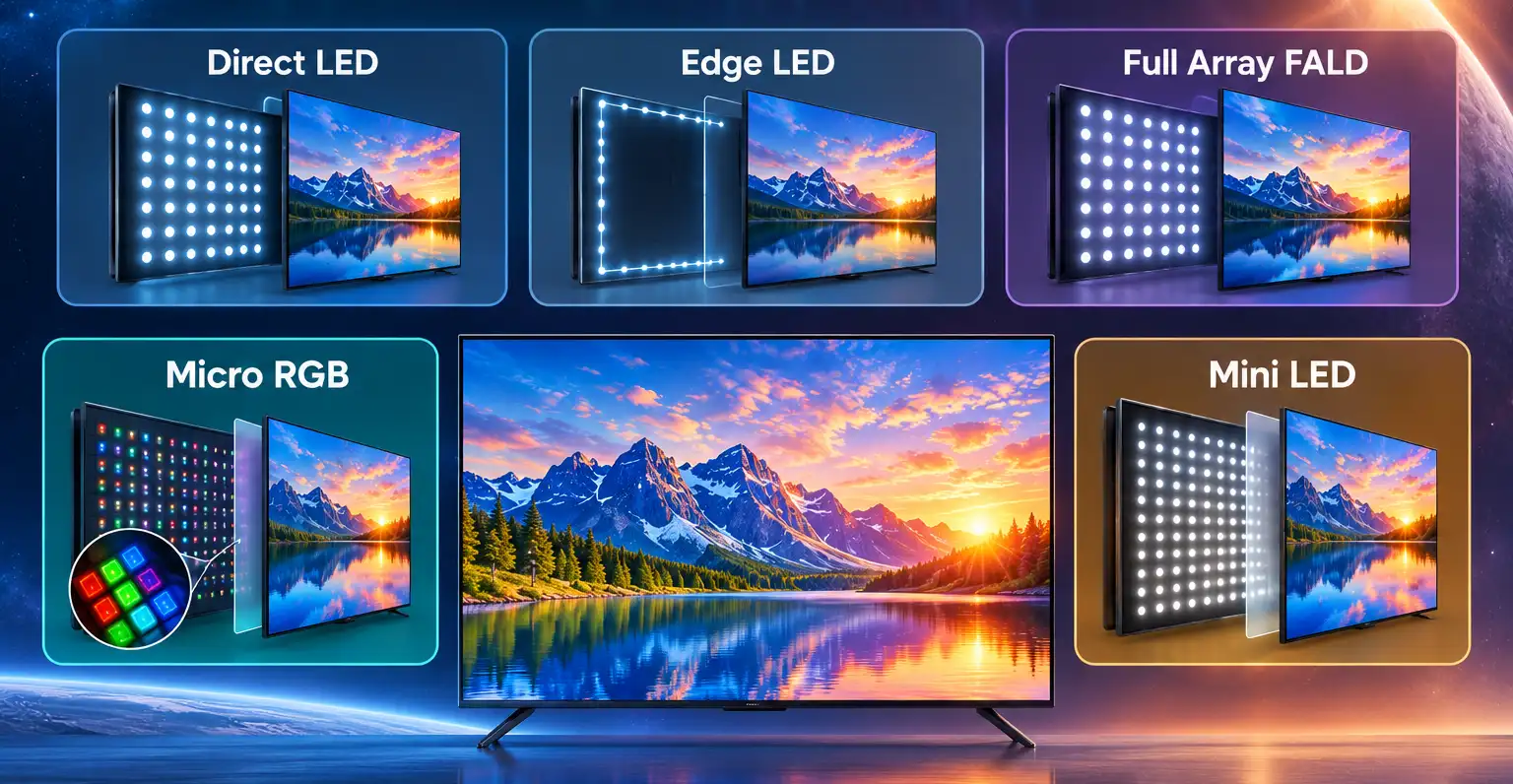

Подсветка Direct LED со временем развилась в несколько различных конструкций. Производители увеличивали количество светодиодов, уменьшали их размер, изменяли тип излучаемого ими света и разрабатывали различные способы управления подсветкой.
Full Array LED использует светодиоды, распределенные по всей площади за экраном. Это обеспечивает более равномерную подсветку по сравнению с простой системой с меньшим количеством светодиодов. Количество светодиодов может значительно различаться в разных моделях, поэтому само название Full Array не говорит о том, насколько продвинутой является подсветка.
FALD, или Full Array Local Dimming, разделяет подсветку Full Array на независимо управляемые зоны. Телевизор может увеличивать яркость одних областей и уменьшать яркость других в зависимости от изображения. Чем больше и меньше по размеру зоны, тем точнее управление подсветкой и тем выше потенциальный контраст.
Dual LED использует два типа светодиодов с разной цветовой температурой. Один тип создает более теплый свет, а другой — более холодный. Телевизор регулирует соотношение между ними, изменяя цветовую температуру подсветки. Samsung использовала название Dual LED в некоторых своих QLED-телевизорах.
Mini LED использует светодиоды значительно меньшего размера по сравнению с обычной LED-подсветкой. Это позволяет разместить за экраном гораздо больше светодиодов и создать больше зон затемнения. Чем больше зон, тем точнее можно управлять светлыми и темными участками изображения.
RGB LED использует отдельные красные, зеленые и синие светодиоды вместо обычных белых светодиодов. Независимое управление тремя цветами обеспечивает более точный контроль спектра подсветки и может расширить цветовой диапазон дисплея.
RGB Mini LED сочетает RGB-светодиоды с технологией Mini LED. Небольшой размер светодиодов позволяет создать плотную подсветку с большим количеством независимо управляемых областей, а RGB-источники света обеспечивают дополнительный контроль над цветом подсветки.
Производители также используют собственные названия для определенных систем подсветки. Это маркетинговые названия, а не отдельные типы подсветки.
Samsung Direct Full Array — маркетинговое название Samsung для подсветки Full Array. Samsung использовала такие обозначения, как Direct Full Array 8×3 и Direct Full Array 16×3, для разных моделей телевизоров.
Samsung Quantum Matrix — маркетинговое название Samsung для подсветки Mini LED с локальным затемнением. Quantum Matrix Pro — более продвинутая версия этой системы, используемая в некоторых моделях телевизоров Samsung.
Sony XR Backlight Master Drive — маркетинговое название Sony для системы управления подсветкой Mini LED. Она используется вместе с Mini LED и локальным затемнением в некоторых телевизорах Sony.
LG Full Array Dimming — маркетинговое название LG для системы локального затемнения Full Array. Оно обозначает подсветку со светодиодами, распределенными по задней поверхности экрана и управляемыми отдельными областями.
LED Plus — еще одно маркетинговое название производителя, используемое для некоторых систем LED-подсветки. Конкретная реализация может различаться в зависимости от производителя и поколения телевизора.
NANO Full LED — также маркетинговое название, связанное с подсветкой Full Array. Оно обозначает светодиоды, распределенные за экраном, а не только расположенные по его краям. NANO Full LED не следует путать с NanoCell — отдельной технологией дисплеев LG.
| Подсветка или название | Что описывает | Основная характеристика |
|---|---|---|
| Full Array LED | Светодиоды распределены по всей задней поверхности экрана | Более равномерное распределение подсветки |
| FALD | Full Array с независимо управляемыми зонами | Локальное затемнение и улучшенный контраст |
| Dual LED | Два типа светодиодов с разной цветовой температурой | Управление цветовой температурой подсветки |
| Mini LED | Использование большого количества светодиодов меньшего размера | Больше светодиодов и зон затемнения |
| RGB LED | Красные, зеленые и синие источники света | Более точный контроль спектра подсветки |
| RGB Mini LED | RGB-источники света в сочетании с Mini LED | Более точный контроль яркости и цвета |
| Samsung Direct Full Array | Маркетинговое название Samsung | Подсветка Full Array |
| Samsung Quantum Matrix | Маркетинговое название Samsung | Mini LED с локальным затемнением |
| Sony XR Backlight Master Drive | Маркетинговое название Sony | Управление подсветкой Mini LED |
| LG Full Array Dimming | Маркетинговое название LG | Локальное затемнение Full Array |
| LED Plus | Маркетинговое название производителя | Дополнительное управление подсветкой |
| NANO Full LED | Маркетинговое название производителя | Подсветка Full Array |
