За годы существования ноутбуков Apple MacBook они оснащались самыми разными портами. По мере развития технологий Apple постепенно заменяла устаревшие порты более быстрыми и универсальными альтернативами. Понимание назначения каждого порта упрощает подключение внешних дисплеев, устройств хранения данных, зарядных устройств и других аксессуаров.

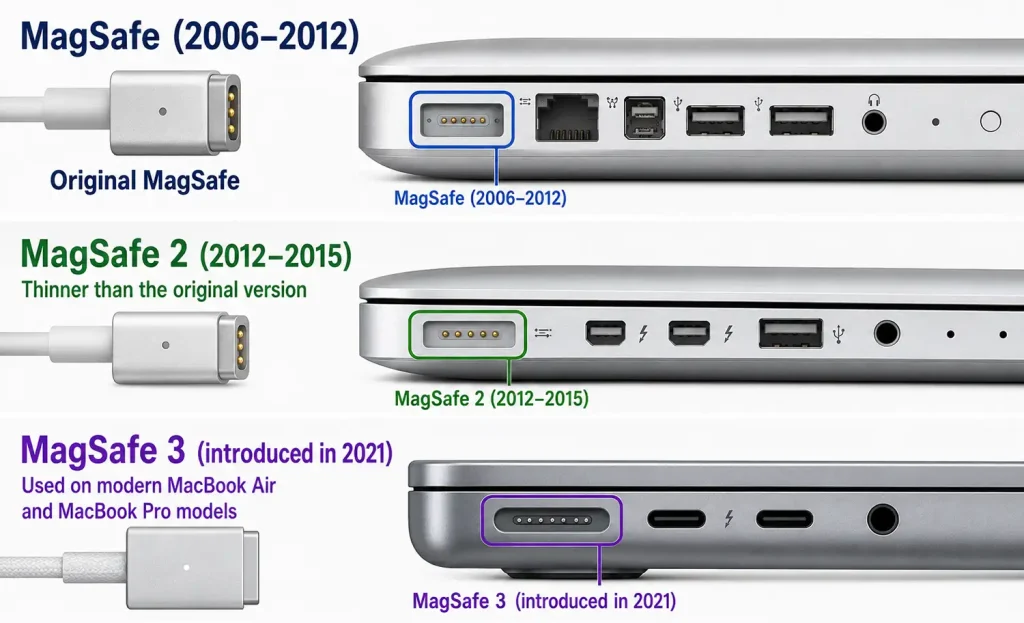

Порты MagSafe с 2006 года по настоящее время
MagSafe — это магнитный разъем для зарядки, разработанный Apple. Если кто-то случайно потянет за зарядный кабель, он безопасно отсоединится вместо того, чтобы стянуть ноутбук со стола.
Существует три версии:
MagSafe (2006–2012)
MagSafe 2 (2012–2015), который тоньше оригинальной версии
MagSafe 3 (представлен в 2021 году), используется в современных моделях MacBook Air и MacBook Pro
MagSafe 3 поддерживает быструю зарядку совместимых моделей MacBook, при этом оставляя порты USB-C свободными для подключения других устройств.

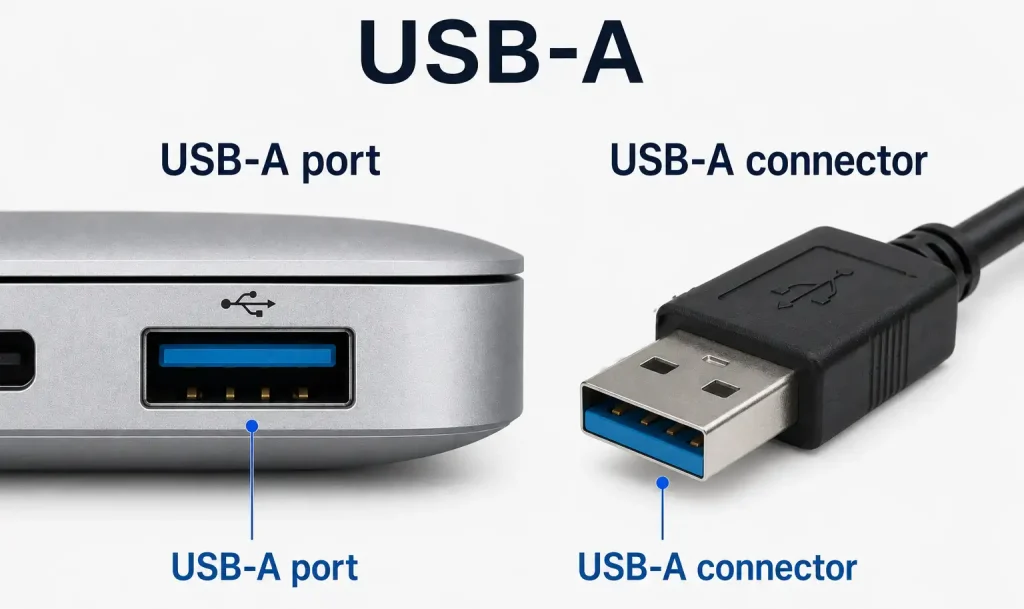

Порты USB-A
На протяжении многих лет USB Type-A был стандартным разъемом, устанавливаемым на MacBook, и одним из наиболее широко используемых компьютерных интерфейсов. Хотя новые модели MacBook перешли на USB Type-C, USB-A по-прежнему широко распространен и используется для подключения флеш-накопителей, внешних жестких дисков, принтеров, клавиатур, мышей, USB-концентраторов, многих смартфонов и других аксессуаров.
В зависимости от модели MacBook и года выпуска порты USB-A поддерживают стандарт USB 2.0 или USB 3.0. USB 3.0 обеспечивает значительно более высокую скорость передачи данных, чем USB 2.0, что делает его более подходящим для высокоскоростных устройств хранения данных и другой периферии, требующей высокой пропускной способности.

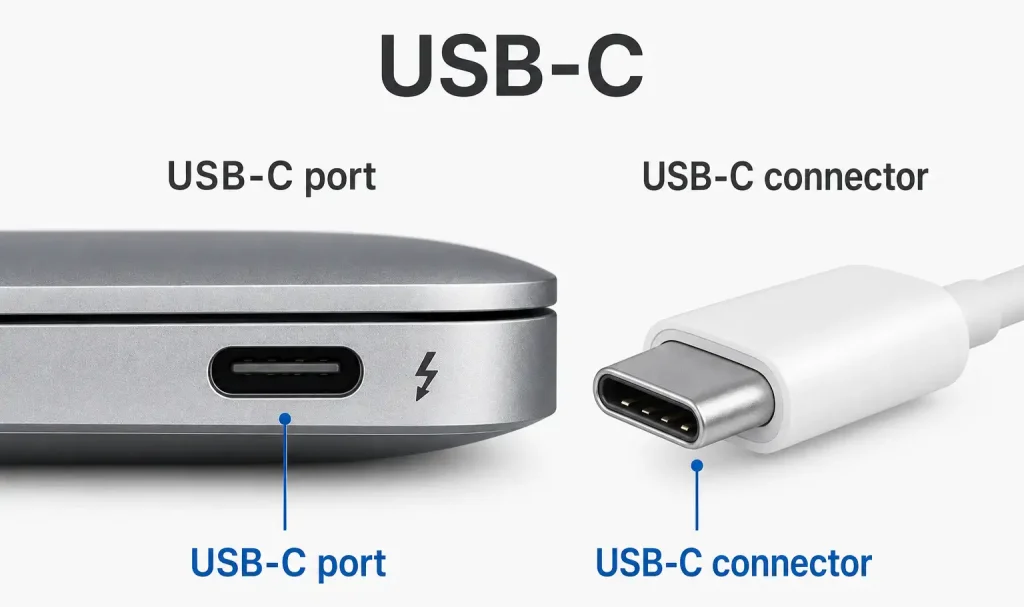

Порт USB-C
С 2015 года USB-C является стандартным портом на ноутбуках Apple. Это универсальный разъем, предназначенный для стандартизации подключения различных устройств и сокращения количества необходимых кабелей. В зависимости от реализации он может использоваться для зарядки MacBook, передачи данных, подключения внешних мониторов, внешних SSD-накопителей, док-станций, Ethernet-адаптеров и аудиоинтерфейсов.
Порт USB-C поддерживает несколько технологий, включая USB 3, USB 4 и Thunderbolt, в зависимости от модели MacBook и аппаратной реализации.
Порт Thunderbolt
Thunderbolt — это высокоскоростной аппаратный интерфейс, разработанный компанией Intel в сотрудничестве с Apple. Он объединяет высокоскоростную передачу данных, вывод видео и подачу питания через одно соединение, позволяя подключать к одному порту самые разные устройства.

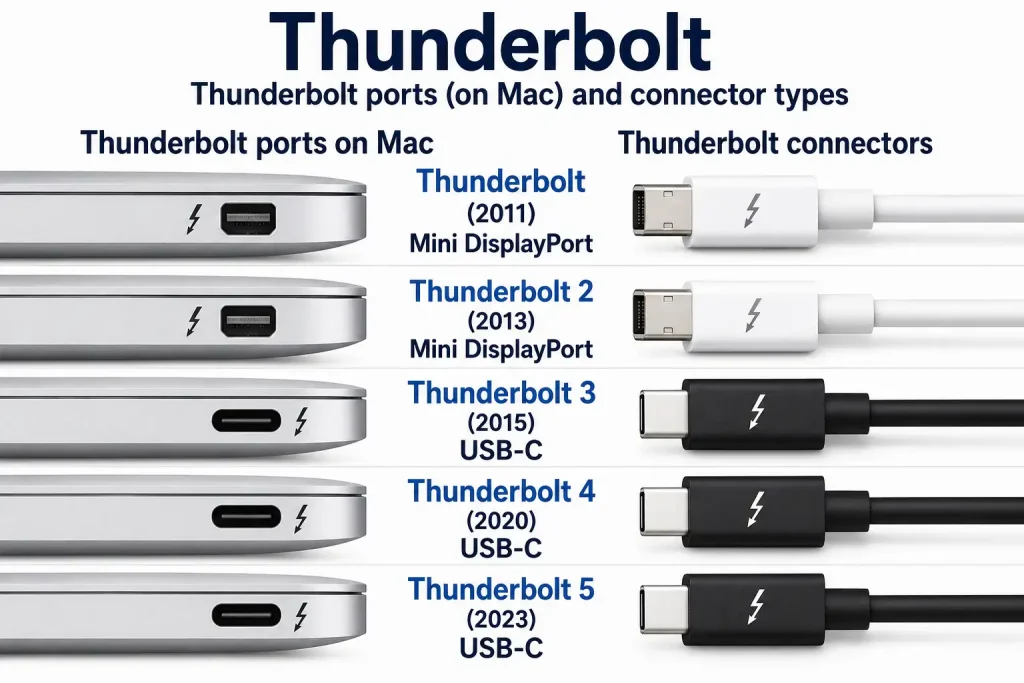

Было выпущено несколько поколений Thunderbolt:
Thunderbolt (2011) — использует разъем Mini DisplayPort.
Thunderbolt 2 (2013) — использует разъем Mini DisplayPort и удваивает доступную пропускную способность.
Thunderbolt 3 (2015) — представил разъем USB-C, обеспечив более высокую производительность и лучшую совместимость.
Thunderbolt 4 (2020) — продолжает использовать разъем USB-C с более строгими требованиями к сертификации и улучшенной поддержкой дисплеев и аксессуаров.
Thunderbolt 5 (2023) — использует разъем USB-C и обеспечивает значительно более высокую пропускную способность для ресурсоемких профессиональных задач.
В зависимости от версии Thunderbolt и модели MacBook порт может использоваться для передачи больших объемов данных на очень высокой скорости, подключения одного или нескольких внешних мониторов, высокопроизводительных внешних SSD-накопителей, док-станций, профессионального аудио- и видеооборудования, а также сетевых адаптеров. На совместимых компьютерах Mac на базе Intel Thunderbolt также поддерживает внешние графические процессоры (eGPU).

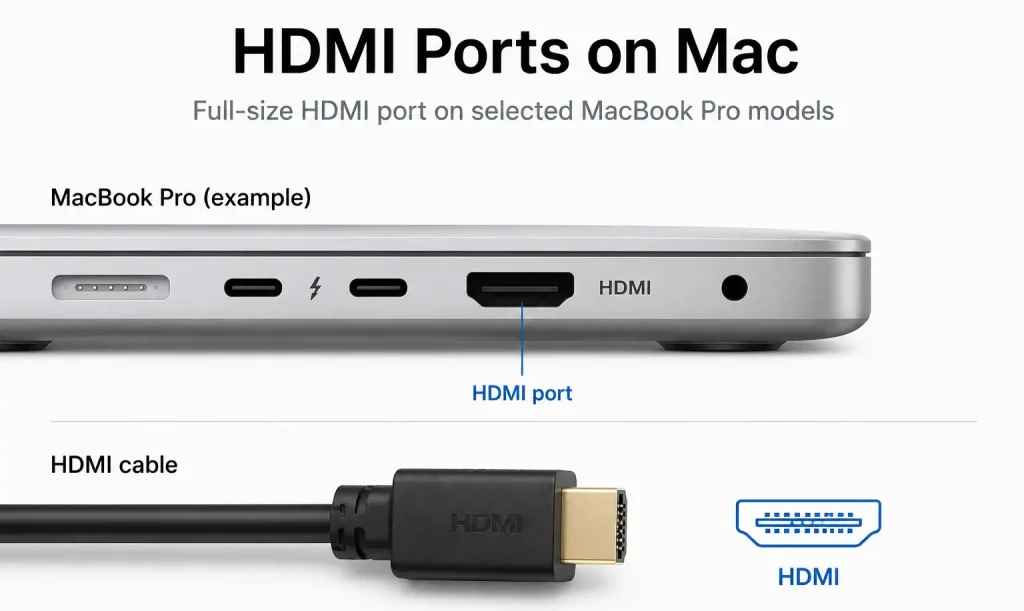

Порт HDMI
HDMI (High-Definition Multimedia Interface) — это цифровой интерфейс для передачи аудио и видео, используемый для прямого подключения MacBook к внешним дисплеям и мультимедийному оборудованию. Конечно, в первую очередь он используется для подключения мониторов.
Некоторые модели MacBook Pro оснащены полноразмерным портом HDMI, тогда как другие имеют порт Mini HDMI, что устраняет необходимость использования адаптера USB-C — HDMI. Это также освобождает порт USB-C для других подключений.

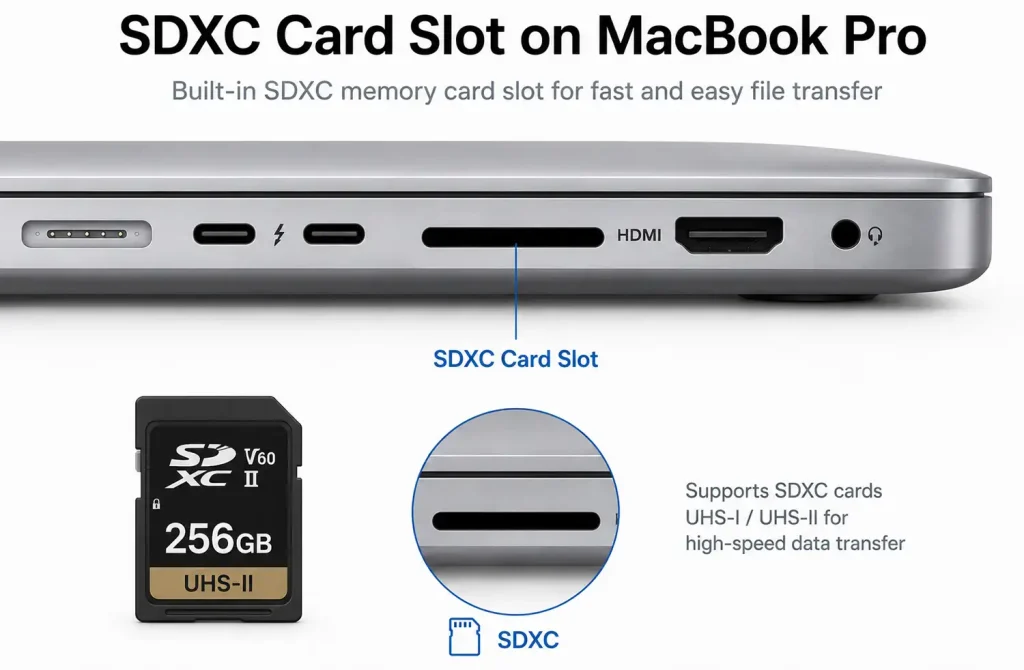

Слот для карт SDXC
Слот для карт SDXC — это встроенный картридер, доступный в некоторых профессиональных моделях MacBook Pro. Он предназначен для прямого доступа к картам памяти SDXC, которые широко используются в цифровых фотоаппаратах, видеокамерах и другом профессиональном оборудовании для съемки.
Слот для карт SDXC особенно полезен фотографам, видеооператорам и создателям контента, поскольку позволяет напрямую переносить фотографии и видеозаписи с карты памяти на MacBook без использования внешнего картридера или адаптера.
В зависимости от модели MacBook слот для карт SDXC поддерживает высокоскоростные карты памяти UHS-I или UHS-II, обеспечивая быструю передачу файлов с фотографиями высокого разрешения и видеозаписями в формате 4K или 8K.

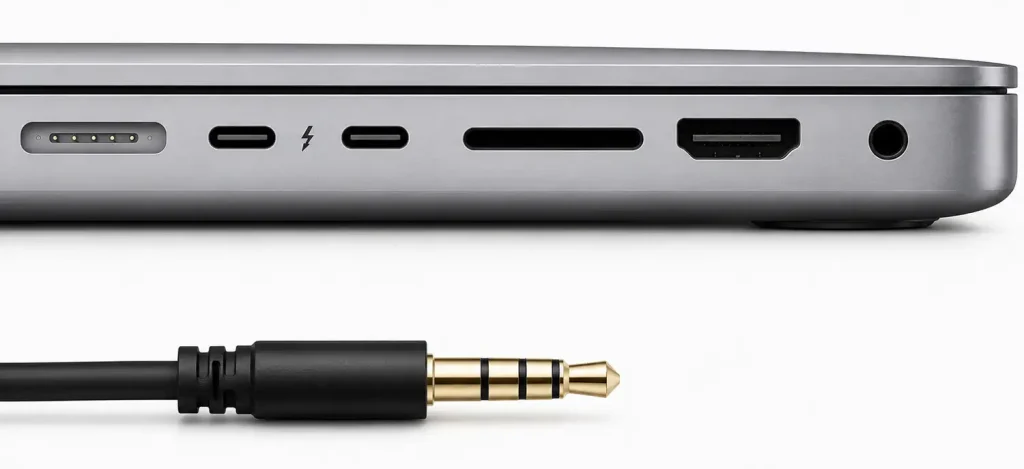

Разъем для наушников
Разъем для наушников 3,5 мм — это стандартный аналоговый аудиоразъем, который присутствует в большинстве моделей MacBook. Он обеспечивает простой и надежный способ подключения проводных аудиоустройств без использования адаптеров или беспроводной связи.
Порт поддерживает проводные наушники, внешние динамики, микрофоны, используемые с совместимыми гарнитурами, и другое аудиооборудование с разъемом 3,5 мм. Он широко используется для прослушивания музыки, просмотра видео, голосовых и видеозвонков, записи звука и подключения внешних аудиосистем.
В более новых моделях MacBook Pro разъем для наушников 3,5 мм также поддерживает высокоомные наушники, обеспечивая достаточную выходную мощность для работы с профессиональными студийными наушниками без необходимости использования внешнего усилителя для наушников.

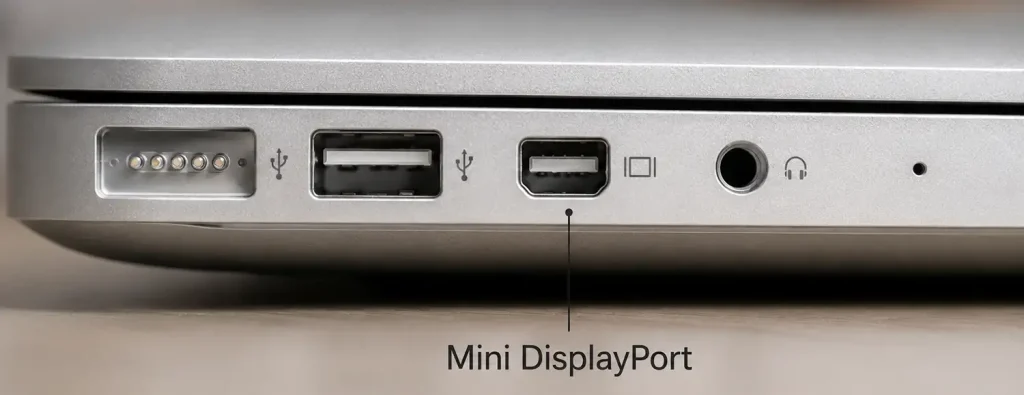

Mini DisplayPort
Mini DisplayPort — это цифровой видеоразъем, который использовался в компьютерах MacBook до того, как Apple перешла на USB-C. Он был представлен в 2008 году и предназначался для подключения внешних дисплеев.
Mini DisplayPort позволял подключать мониторы, проекторы и телевизоры с помощью совместимых кабелей или адаптеров. Он передавал цифровой видеосигнал высокого качества и мог работать с другими стандартами отображения, такими как HDMI, DVI и VGA, через адаптеры.
Позже этот же физический разъем использовался для первых поколений Thunderbolt, которые объединяли вывод видео DisplayPort с высокоскоростной передачей данных.

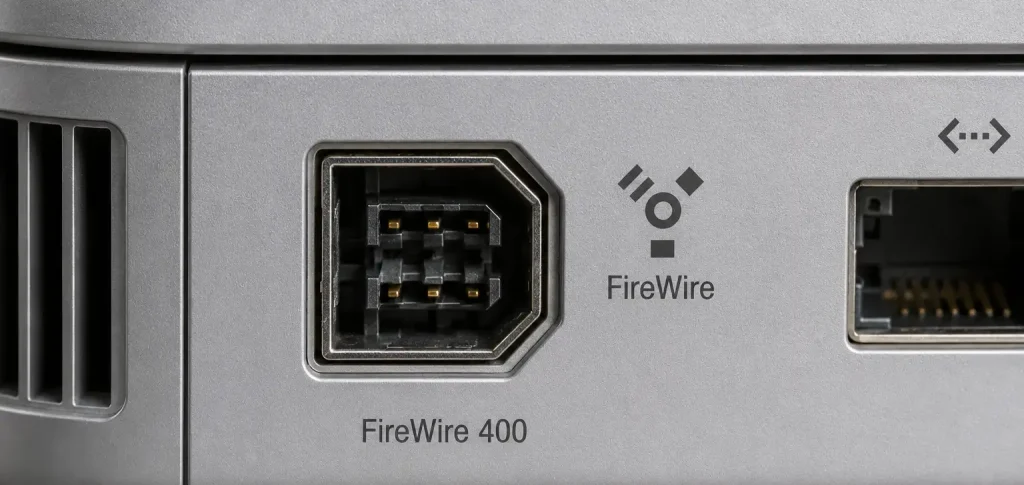

FireWire
FireWire (IEEE 1394) — это высокоскоростной интерфейс передачи данных, использовавшийся в более ранних моделях MacBook. Apple широко применяла его для профессионального оборудования, которому требовалась стабильная производительность и низкая задержка.
В MacBook использовались две версии FireWire: FireWire 400 и FireWire 800. Этот порт обычно использовался для подключения цифровых видеокамер, внешних жестких дисков и профессионального аудиооборудования. FireWire стал особенно популярным среди видеомонтажеров и музыкантов, поскольку позволял надежно передавать большие объемы данных в режиме реального времени.
