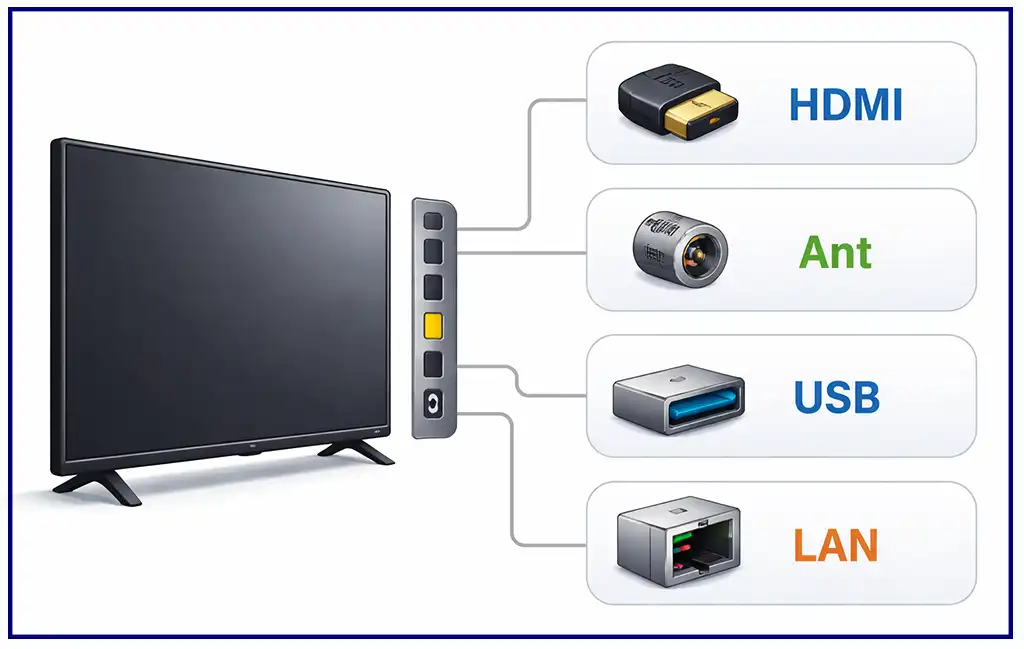

Современные телевизоры имеют несколько типов портов для подключения внешних устройств. Самым важным является HDMI, но телевизоры также могут иметь USB, Ethernet, оптический аудиовыход, антенный и спутниковый входы, а на старых моделях — компонентные, композитные разъёмы или SCART.
Количество и тип портов зависят от модели телевизора. Некоторые разъёмы сегодня встречаются преимущественно на старых телевизорах, тогда как HDMI, USB и сетевые подключения являются стандартом для большинства современных моделей.
Краткий обзор портов и разъёмов телевизора
| Порт | Основное назначение | Тип сигнала | Использование в современных телевизорах |
|---|---|---|---|
| HDMI | Видео и аудио | Цифровой | Очень распространён |
| USB | Носители данных и периферийные устройства | Цифровой | Очень распространён |
| Ethernet (LAN) | Интернет и домашняя сеть | Цифровой | Распространён |
| Optical (S/PDIF) | Внешнее аудио | Цифровой | Распространён |
| ANT IN | Антенна или кабельное телевидение | RF | Распространён |
| SAT | Спутниковое телевидение | RF | Есть на некоторых моделях |
| Component (Y/Pb/Pr) | Старые видеоустройства | Аналоговый | Редко встречается |
| Composite (AV/RCA) | Старые видео- и аудиоустройства | Аналоговый | Редко встречается |
| SCART | Старое европейское оборудование | Аналоговый | Устарел |
| IR Out | Управление внешними устройствами по инфракрасному сигналу | Инфракрасный | Редко встречается |
Выбор подключения зависит от устройства, которое необходимо подключить. Для игровой консоли или Blu-ray-плеера обычно лучше всего использовать HDMI. Саундбар обычно подключается через HDMI ARC или eARC, а Ethernet позволяет получить стабильное проводное сетевое соединение.
HDMI
HDMI (High-Definition Multimedia Interface) — основной разъём для передачи цифрового видео и аудио на телевизор и с телевизора. Он используется для игровых консолей, потоковых устройств, Blu-ray-плееров, компьютеров, AV-ресиверов и саундбаров.
HDMI передаёт видео и аудио по одному кабелю, что делает его значительно удобнее старых аналоговых подключений.
Возможности HDMI зависят как от спецификации HDMI, так и от конкретной реализации в телевизоре. Наличие разъёма HDMI 2.1 не означает, что телевизор обязательно поддерживает все функции, связанные с HDMI 2.1.
Версии HDMI
| Версия HDMI | Типичные возможности |
|---|---|
| HDMI 1.3 | Более высокая пропускная способность и поддержка многоканального аудио |
| HDMI 1.4 | 4K-видео до 30 Гц, 3D, ARC |
| HDMI 2.0 | 4K-видео до 60 Гц |
| HDMI 2.0a | Добавлена поддержка HDR |
| HDMI 2.0b | Добавлена поддержка HLG |
| HDMI 2.1 | Более высокая пропускная способность и такие функции, как 4K до 120 Гц на совместимом оборудовании |
Максимальное разрешение и частота обновления определяются не только версией HDMI. Телевизор, исходное устройство, кабель и конкретный HDMI-порт должны поддерживать необходимый режим.
Например, если вы хотите подключить PlayStation 5 или Xbox Series X|S и использовать разрешение 4K при 120 Гц, телевизор и соединение должны поддерживать этот режим. Не каждый HDMI-порт телевизора имеет одинаковые возможности.
HDMI ARC и eARC
Некоторые HDMI-порты имеют дополнительную функцию ARC (Audio Return Channel). ARC позволяет телевизору передавать звук обратно по HDMI-кабелю на совместимый саундбар или AV-ресивер.
eARC (Enhanced Audio Return Channel) — более новая версия с большей пропускной способностью и поддержкой аудиоформатов более высокого качества.
| Функция | HDMI ARC | HDMI eARC |
|---|---|---|
| Передача звука с телевизора на саундбар | Да | Да |
| Использует HDMI-кабель | Да | Да |
| Аудио с высокой пропускной способностью | Ограниченно | Да |
| Многоканальный звук без потерь | Ограниченно | Да |
| Подходит для современных систем домашнего кинотеатра | Да | Лучший вариант |
Если телевизор и саундбар поддерживают eARC, подключение через HDMI eARC обычно является предпочтительным вариантом.
Порт обычно обозначается как HDMI ARC или HDMI eARC.
USB
USB-порты используются для подключения накопителей и некоторых периферийных устройств к телевизору.
В зависимости от модели телевизора USB может использоваться для:
- Воспроизведения фотографий, музыки и видео с USB-накопителя
- Записи телевизионных программ
- Подключения клавиатуры или мыши
- Питания небольших внешних устройств
- Подключения совместимых камер или других аксессуаров
Телевизоры могут иметь порты USB 2.0 или более быстрые версии USB. USB 2.0 обеспечивает скорость до 480 Мбит/с, тогда как версии USB 3.x могут обеспечивать значительно более высокую скорость передачи данных.
Фактические возможности зависят от программного обеспечения телевизора. Наличие USB-порта не означает, что телевизор автоматически поддерживает любое USB-устройство или любой формат файлов.
Ethernet (LAN)
Порт Ethernet позволяет подключить телевизор к маршрутизатору или домашней сети с помощью сетевого кабеля.
Проводное подключение может быть полезно в следующих случаях:
- Телевизор находится далеко от Wi-Fi-маршрутизатора
- Беспроводной сигнал слабый
- Сеть Wi-Fi перегружена
- Стабильность соединения важнее удобства беспроводного подключения
Ethernet не является автоматически более медленным, чем Wi-Fi. Фактическая скорость зависит от сетевого оборудования телевизора, маршрутизатора и самого сетевого подключения. Некоторые телевизоры имеют порты Fast Ethernet, а другие поддерживают Gigabit Ethernet.
Для потоковой передачи видео может быть достаточно как Ethernet, так и Wi-Fi, однако проводное подключение обеспечивает большую стабильность в сложных условиях беспроводной сети.
Оптический аудиовыход (S/PDIF)
Оптический S/PDIF, который также называют оптическим аудиоподключением или TOSLINK, передаёт цифровой звук с телевизора на саундбар, AV-ресивер или другое аудиооборудование.
Он полезен, если внешнее аудиоустройство не имеет HDMI ARC или eARC.
Оптическое подключение поддерживает стереозвук и некоторые сжатые многоканальные аудиоформаты. Однако его пропускная способность ограничена по сравнению с HDMI eARC, поэтому оптический выход подходит не для всех современных систем домашнего кинотеатра.
Если оба устройства поддерживают HDMI eARC, HDMI обычно является более функциональным вариантом подключения.
Антенный вход (ANT IN)
Антенный вход используется для подключения телевизора к антенне или, в зависимости от страны и телевизионной системы, к кабельному телевидению.
Обычно это коаксиальный RF-разъём с обозначением ANT IN, RF IN или аналогичной маркировкой.
Встроенный тюнер телевизора определяет, какие стандарты вещания он может принимать. В зависимости от модели и рынка телевизор может поддерживать эфирное, кабельное или другие виды вещания.
Этот разъём по-прежнему важен, несмотря на то, что многие пользователи сейчас смотрят телевидение через потоковые сервисы.
Спутниковый вход (SAT)
Некоторые телевизоры, особенно модели, продаваемые в Европе и других регионах, где широко используется спутниковое телевидение, имеют отдельный разъём SAT IN.
Он позволяет совместимому телевизору со встроенным спутниковым тюнером напрямую принимать спутниковое вещание от спутниковой антенны.
Наличие антенного входа само по себе не означает, что телевизор поддерживает спутниковый приём. Наличие отдельного разъёма SAT обычно указывает на то, что телевизор оснащён оборудованием для спутникового приёма.
Компонентное видео (Y/Pb/Pr)
Компонентное видео — это старое аналоговое видеоподключение, использующее три отдельных сигнала:
- Y — яркостный сигнал и синхронизация
- Pb — разностный сигнал синего цвета
- Pr — разностный сигнал красного цвета
Разъёмы обычно имеют зелёную, синюю и красную цветовую маркировку.
Компонентное видео обеспечивало более высокое качество изображения по сравнению с композитным видео и широко использовалось с DVD-плеерами, игровыми консолями и другим старым видеооборудованием.
Компонентное подключение не передаёт звук. Для аудио требуются отдельные соединения левого и правого каналов.
Компонентные входы практически исчезли из современных телевизоров и в основном нужны для подключения старого оборудования.
Композитное видео и RCA
Композитное видео — ещё одно старое аналоговое подключение. Видеосигнал передаётся через один жёлтый RCA-разъём, а красный и белый RCA-разъёмы обычно используются для правого и левого стереоканалов.
При композитном подключении информация об изображении объединяется в один сигнал, поэтому качество изображения ниже, чем при компонентном или цифровом HDMI-подключении.
Композитные входы всё ещё можно встретить на некоторых старых или бюджетных телевизорах. Иногда они реализованы через специальный адаптер, подключаемый к фирменному AV-входу.
SCART
SCART был широко распространённым разъёмом в Европе до того, как HDMI стал стандартом.
SCART может передавать различные типы аналоговых видео- и аудиосигналов, включая композитное видео и RGB.
SCART обычно использовался для подключения:
- Видеомагнитофонов
- DVD-плееров
- Приставок цифрового телевидения
- Старых игровых консолей
Сегодня SCART устарел и редко встречается на современных телевизорах. Если необходимо подключить старое оборудование к современному телевизору, может потребоваться соответствующий преобразователь.
RGB-подключения
RGB описывает способ передачи видео с использованием отдельных компонентов красного, зелёного и синего цветов.
Термин может обозначать разные физические интерфейсы, поэтому RGB не следует автоматически путать с тремя RCA-разъёмами, используемыми для компонентного видео. В старой бытовой электронике RGB-сигналы могли передаваться через SCART или другие разъёмы.
Современные телевизоры обычно используют цифровой HDMI вместо аналоговых RGB-подключений.
IR Out
IR Out — инфракрасный выход, который используется с некоторыми внешними инфракрасными адаптерами или системами управления.
Он может позволять телевизору управлять совместимым внешним оборудованием с помощью инфракрасных сигналов. Такое подключение было более распространено на старых или специализированных моделях телевизоров.
Современные телевизоры всё чаще используют HDMI-CEC, Bluetooth, управление по сети и другие технологии для управления устройствами, поэтому отдельный IR-выход сейчас встречается относительно редко.
Какой порт телевизора использовать?
Выбор разъёма зависит от устройства, которое необходимо подключить.
| Устройство | Рекомендуемое подключение |
|---|---|
| PlayStation 5 / Xbox Series X|S | HDMI, желательно порт с необходимыми функциями HDMI 2.1 |
| Blu-ray-плеер | HDMI |
| Потоковый адаптер или приставка | HDMI |
| ПК или ноутбук | HDMI |
| Саундбар | HDMI eARC или ARC |
| AV-ресивер | HDMI |
| USB-флеш-накопитель | USB |
| Проводной интернет | Ethernet |
| Wi-Fi-интернет | Встроенный Wi-Fi |
| Антенна | ANT IN |
| Спутниковая антенна | SAT IN, если поддерживается |
| Старый DVD-плеер | HDMI, если доступен; в противном случае компонентный или композитный вход |
| Видеомагнитофон | Composite или SCART на старых телевизорах; для современных телевизоров может потребоваться преобразователь |
Для большинства современных устройств в первую очередь следует рассматривать HDMI, поскольку он позволяет передавать цифровое видео и аудио по одному кабелю.
