В современном мире Интернет стал неотъемлемой частью повседневной жизни. Несмотря на широкое распространение Wi-Fi, проводные Ethernet-соединения по-прежнему популярны, поскольку обеспечивают более стабильную и быструю передачу данных, а в большинстве случаев маршрутизаторы необходимо подключать с помощью Ethernet-кабеля, так как оптических маршрутизаторов не так много.
При выборе кабеля важно учитывать не только цену, но и качество. Надежный кабель служит дольше, снижает вероятность сбоев и избавляет от необходимости частой замены.
Понимание категорий кабелей Ethernet
Кабели различаются по скорости передачи данных, что определяет их категорию. Все новые версии обратно совместимы со старыми, а структура кабеля — восемь проводов с возможным экранированием — остается в основном неизменной.

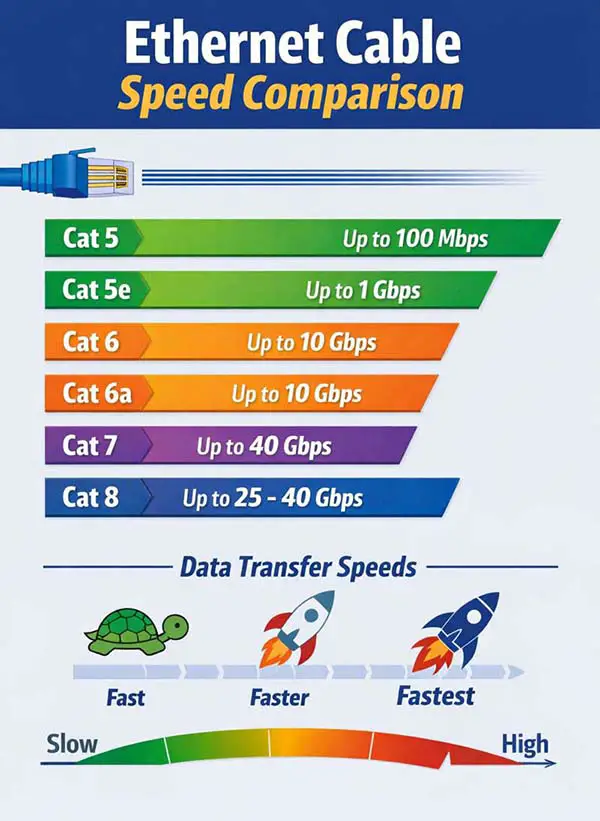

Для домашнего использования обычно достаточно кабелей Cat 5e или Cat 6. Cat 5e поддерживает скорости до 1 Гбит/с, а Cat 6 — до 10 Гбит/с на короткие расстояния. Более высокие стандарты, такие как Cat 6a, Cat 7, Cat 7a и Cat 8, предназначены для профессионального использования — серверов, офисов и предприятий, которые требуют высокой пропускной способности и минимальных помех.
Ключевые различия между категориями
С увеличением категории улучшается не только пропускная способность, но и защита от помех. Новые кабели часто имеют экранирование для каждой пары проводов и общую защитную оплетку. Это особенно важно в условиях высокого электромагнитного шума. Также увеличивается точность скручивания проводов, что помогает поддерживать качество сигнала.
Материалы и толщина оболочки также варьируются: современные кабели изготавливаются из прочных материалов и могут быть менее гибкими, но более долговечными. В большинстве кабелей используются стандартные разъемы RJ45, но некоторые версии (например, Cat 7 и выше) могут требовать специальных разъемов, что следует учитывать при покупке.

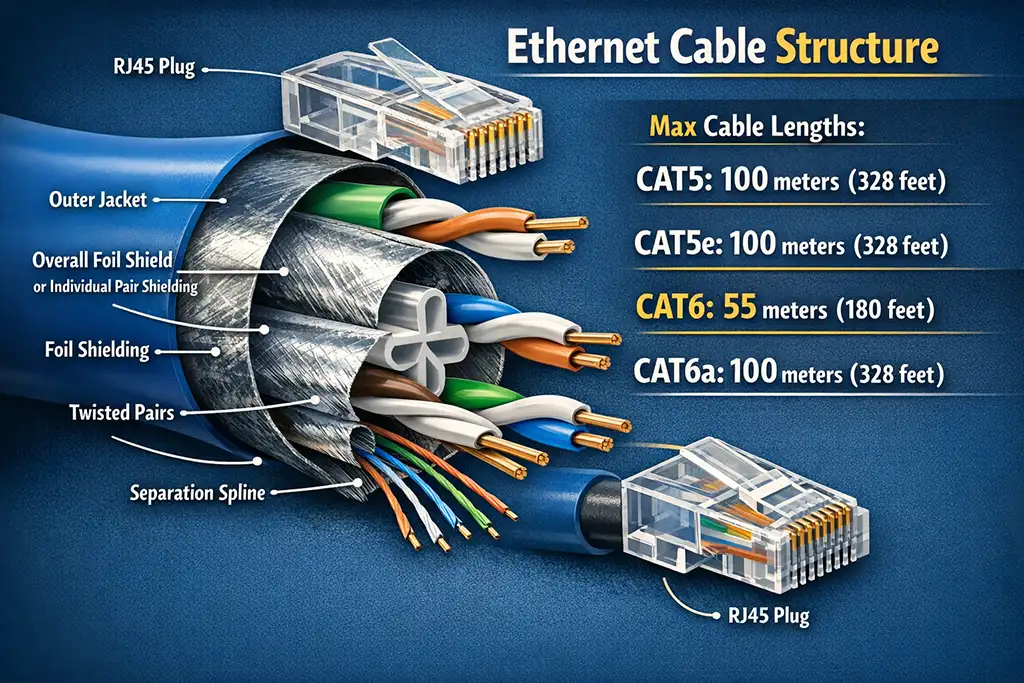

Структура Ethernet кабелей CAT 5, CAT 5e, CAT 6, CAT 6a
Для кабелей этих категорий используется стандартный разъем RJ45. Он одинаков для кабелей CAT5, CAT5e, CAT6 и CAT6a и обычно представляет собой стандартный неэкранированный разъем.
Внешняя оболочка защищает кабель от механических повреждений и действует как примитивный экран в кабелях этой категории. Обычно она изготавливается из фольги.
Экранирование показано на изображении в обеих возможных формах. Один вариант — общий фольгированный экран, представляющий собой общий слой фольги вокруг всех витых пар (F/UTP, S/FTP). Такая конструкция типична для низкоскоростных кабелей категории 5 и 5e. Другой вариант — индивидуальный экранирование пар, при котором каждая витая пара имеет свой собственный экран (S/FTP, F/FTP). Обычно это реализуется в кабелях категории 6.
Внутри кабеля всегда есть четыре витых пары медных проводников, но в категории 5 используются только две пары, что обеспечивает скорость 100 Мбит/с. В категориях 5e и 6 используются все четыре пары. На практике для промышленности неэффективно производить кабели Ethernet только с двумя парами для категории 5, поскольку низкий спрос и переход к более высоким скоростям делают более практичными универсальные четырехпарные кабели.
Скручивание пар уменьшает электромагнитные помехи. Кабели CAT6 и CAT6a имеют меньший шаг скручивания, что означает, что пары скручены более плотно, чем в CAT5 и CAT5e. Кроме того, в то время как CAT5 и CAT5e не предъявляют строгих требований к внутреннему расположению пар проводов, CAT6 и CAT6a используют пластиковый разделитель, который фиксирует пары на месте и предотвращает их переплетение внутри кабеля, что уменьшает помехи.
Максимальная длина кабеля составляет 100 метров (328 футов) для CAT5 и CAT5e. Для CAT6 максимальная длина составляет 55 метров (180 футов) при работе на скорости 10 Гбит/с, а при скорости 1 Гбит/с она может достигать 100 метров. CAT6a поддерживает скорость 10 Гбит/с на расстоянии 100 метров (328 футов). В зависимости от качества кабеля эти кабели могут работать и на более длинных расстояниях, но указанные значения представляют собой базовые технические характеристики.
CAT5 — 100 метров (328 футов)
CAT5e — 100 метров (328 футов)
CAT6 — 55 метров (180 футов) при 10 Гбит/с
(до 100 метров при 1 Гбит/с)
CAT6a — 100 метров (328 футов) при 10 Гбит/с

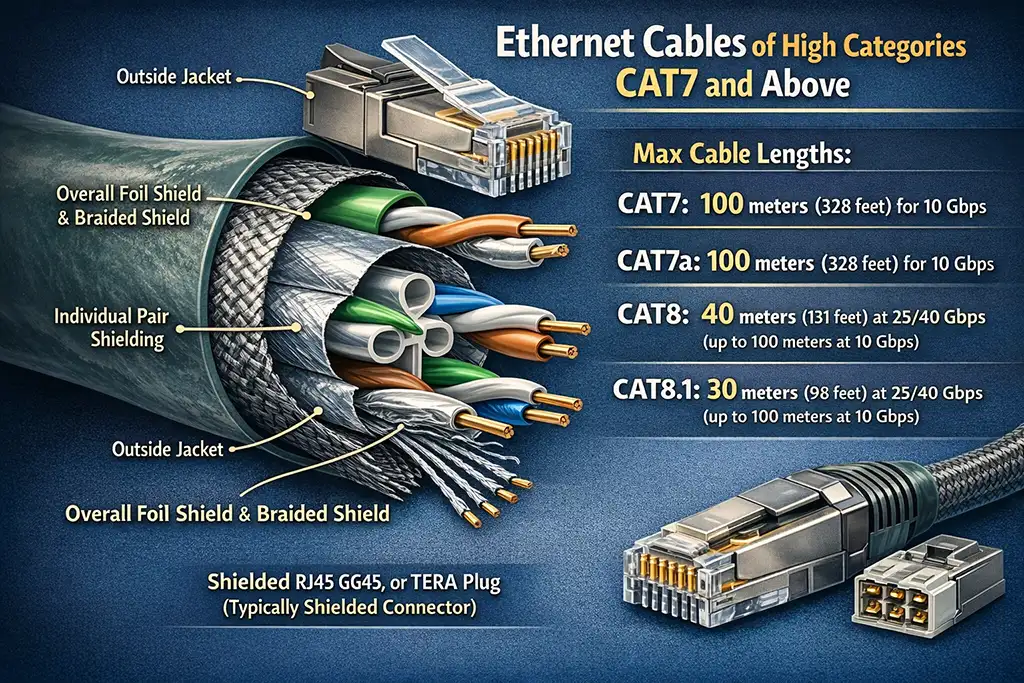

Категории CAT 7, CAT 7a, CAT 8, CAT 8.1
Основное внимание в этих категориях уделяется усиленному экранированию, более плотной геометрии кабеля и качеству проводящих жил. В высококачественных кабелях используются позолоченные проводящие жилы, что снижает сопротивление току.
В отличие от кабелей CAT5/5e и большинства кабелей CAT6, в кабелях высокого класса всегда используется полное экранирование. Непосредственно под оболочкой находится комбинация общего фольгированного экрана и плетеного экрана, которые вместе защищают сигнал от внешних электромагнитных помех и значительно уменьшают посторонние перекрестные помехи.
Все четыре витые пары находятся внутри кабеля, и каждая пара имеет свой индивидуальный фольгированный экран. Такая конструкция является обязательной для CAT7, CAT7a и CAT8 и является одной из основных причин, по которой эти кабели могут работать на гораздо более высоких частотах. Сами витые пары имеют очень плотный шаг скручивания и удерживаются в фиксированном положении.

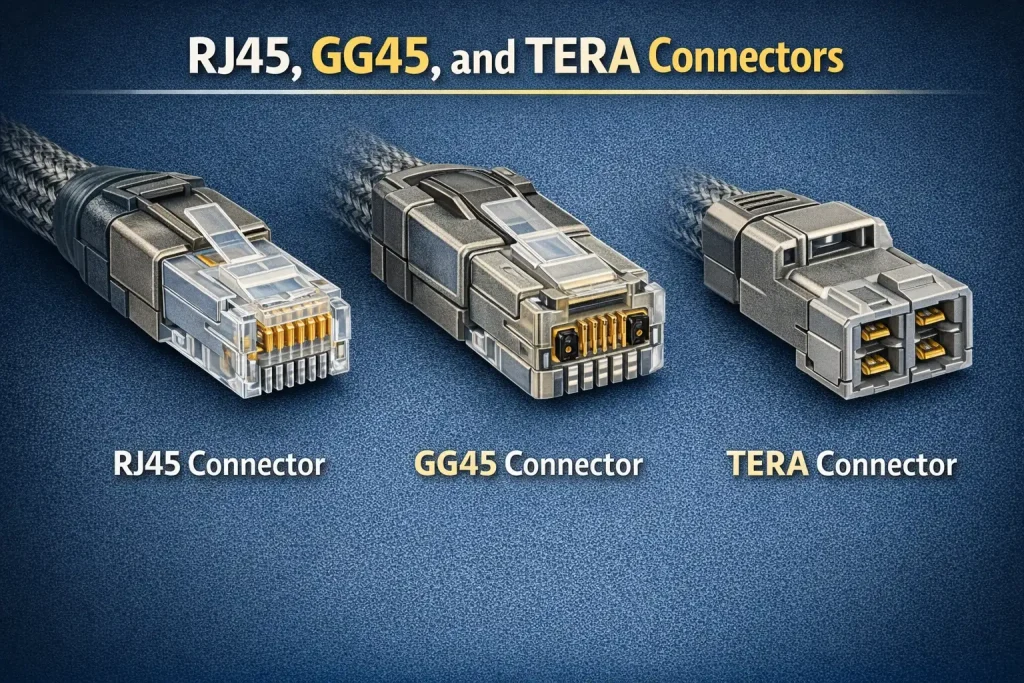

С кабелями этой категории необходимо использовать экранированные разъемы. В зависимости от стандарта и области применения это может быть экранированный разъем RJ45, GG45 или TERA. На этих частотах очень важна непрерывность экранирования между кабелем и разъемом, поэтому неэкранированные разъемы использовать не следует.
Максимальная поддерживаемая длина кабеля. CAT7 и CAT7a поддерживают скорость передачи данных до 10 Гбит/с на стандартном расстоянии Ethernet 100 метров. Кабели CAT8 в первую очередь предназначены для центров обработки данных и поддерживают скорость 25 или 40 Гбит/с на более короткие расстояния, обычно до 30-40 метров, сохраняя при этом возможность передачи данных со скоростью 10 Гбит/с на более длинные расстояния.
Как выбрать правильный кабель
Главное — не поддаваться маркетинговым уловкам. Подлинные кабели высокой категории стоят дорого, и вряд ли можно найти качественный кабель Cat 7 или Cat 8 за менее чем 10 долларов. Для домашнего использования такие кабели обычно не нужны — Cat 6 предлагает отличное соотношение цены и производительности, удовлетворяя большинство потребностей. Выбирайте исходя из возможностей ваших устройств. Например, если ваш телевизор поддерживает только 100 Мбит/с, более дорогой кабель не увеличит его скорость. Но если у вас есть маршрутизаторы с гигабитными портами или вы планируете повысить скорость интернета, подумайте о переходе на Cat 6.
Если ваша текущая сеть состоит из старых устройств, замена кабелей не принесет пользы. Но при модернизации инфраструктуры или планировании подключения более современного оборудования имеет смысл инвестировать в новые кабели. Это не только увеличит скорость, но и обеспечит стабильную работу в будущем. Выбор кабеля Ethernet должен основываться на реальных потребностях. Для большинства домашних сетей Cat 6 является оптимальным выбором — он обеспечивает высокую скорость, надежность и остается доступным по цене.
